Pozostałe akcesoria

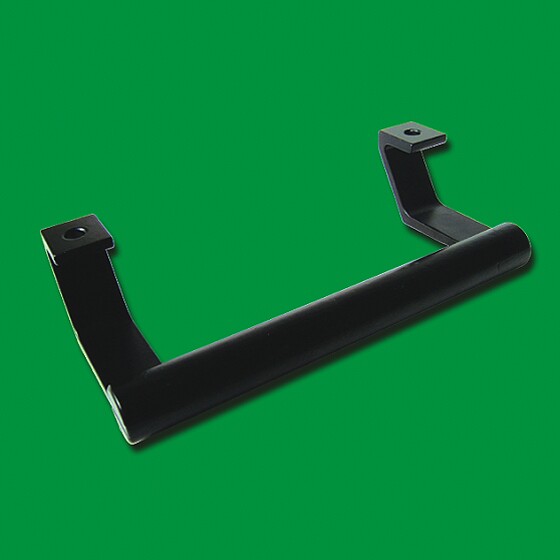

Uchwyty do bramy UB-4

Dostępny w kolorze czarnym i brązowym.

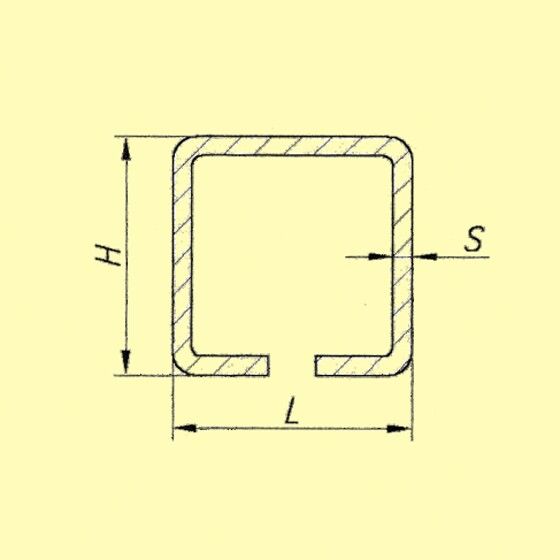

Profil półzamknięty

50x50x3, 60x60x3, 60x60x4.

TYP	H	L	S
50x50x2,5	50	50	2,5
50x50x3	50	50	3
60x60x3	60	60	3
60x60x4	60	60	4

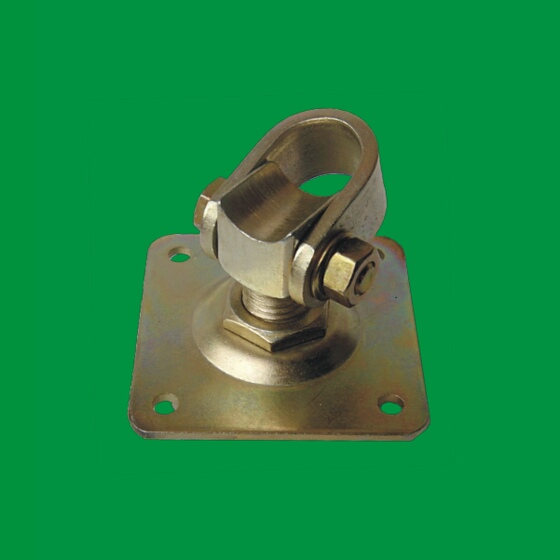

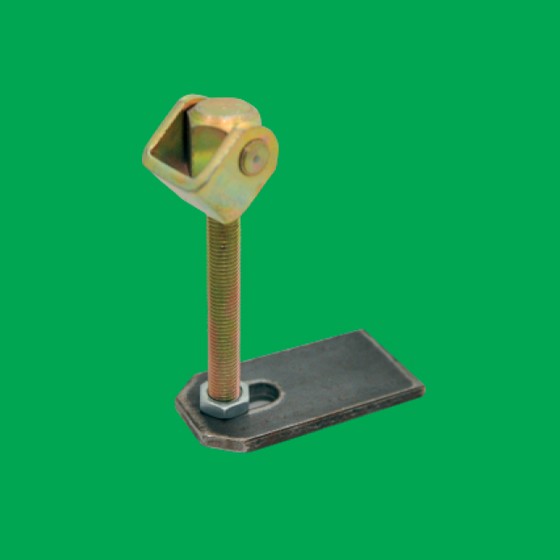

WBJ 2 MAX

Dostępny do profila 80x80x4, 80x80x5, 70x70x4. Występuje w wersji WBJ 2 (wachliwy) oraz WBJ ½ (z regulowaną podstawą).

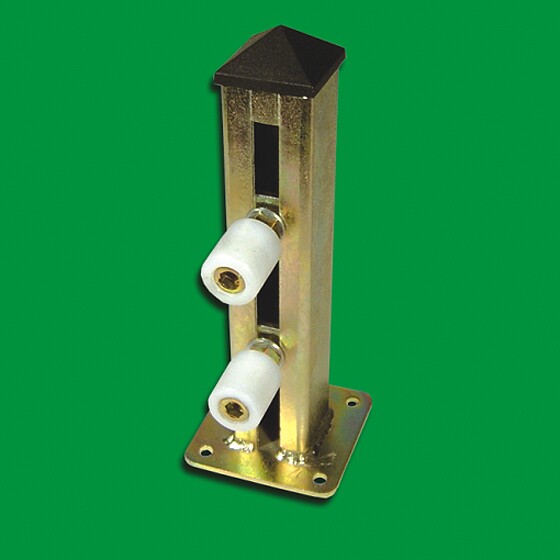

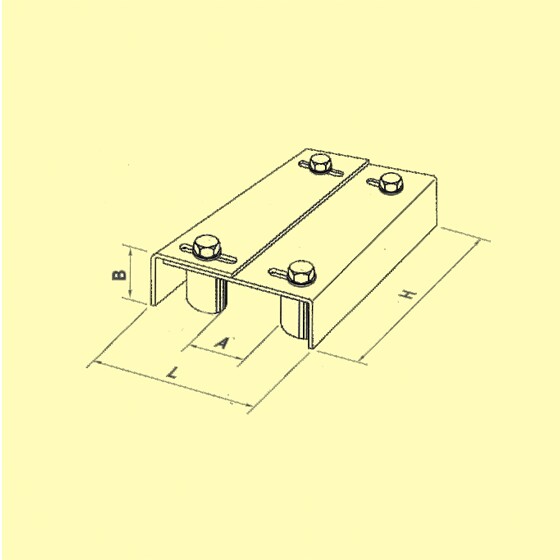

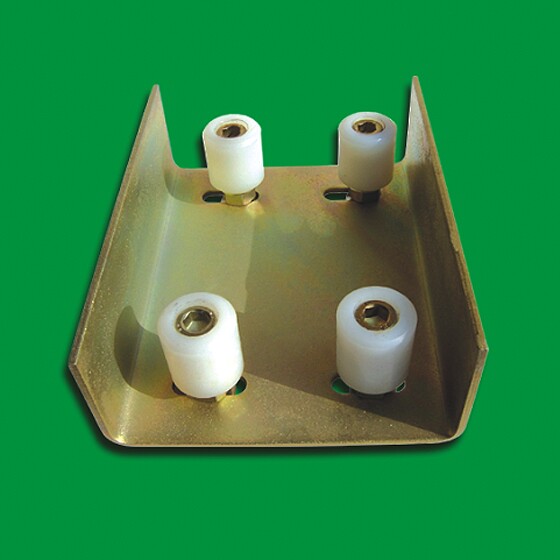

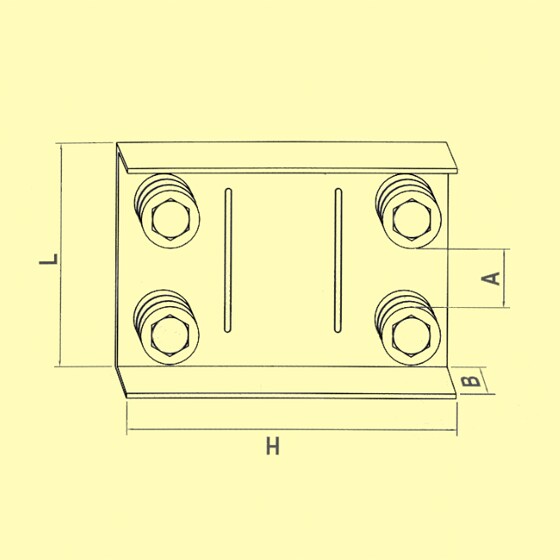

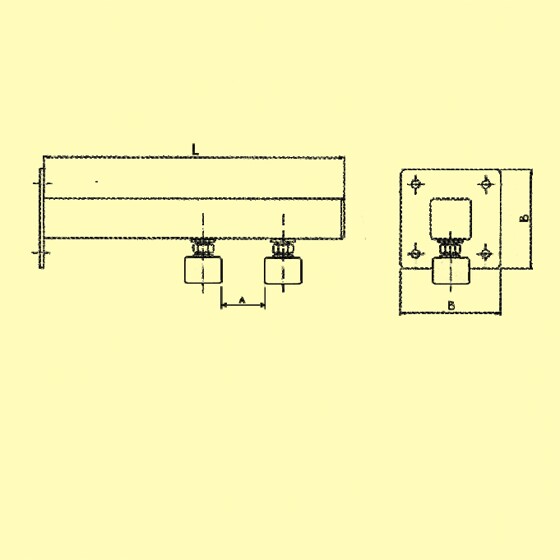

Prowadzenie górne 4-rolkowe stałe R2/S

TYP	L (mm)	H (mm)	A (min/max)	B (mm)
R2/S	148	200	30/50	80

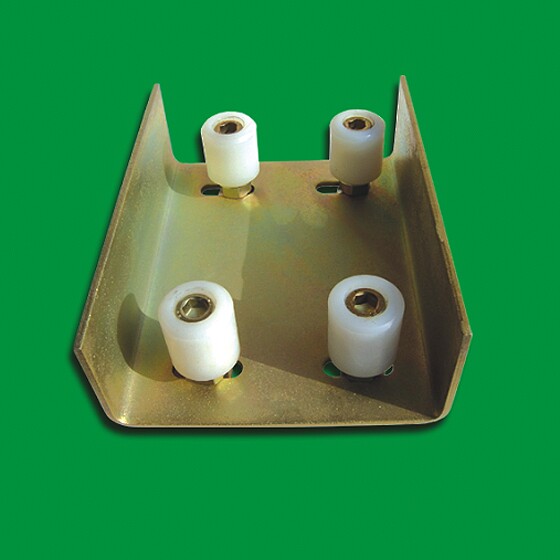

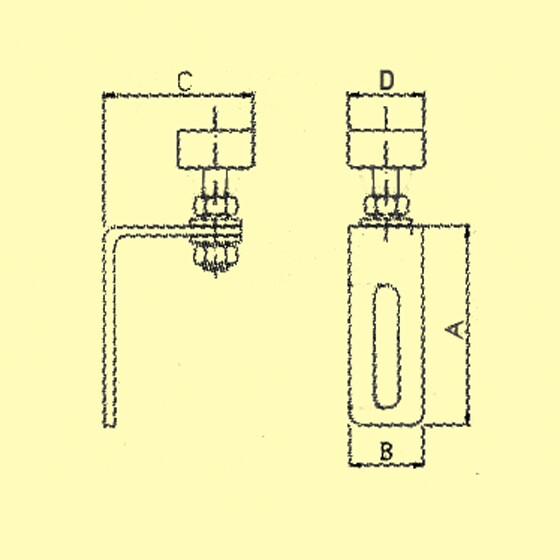

prowadzenie górne 4-rolkowe regulowane R1/R

TYP	L (min/max)	A (min/max)	B	H
R1/R	148/190	30/50	80	200

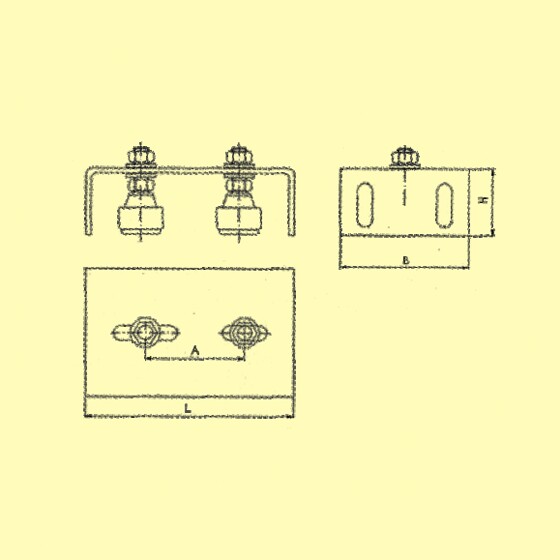

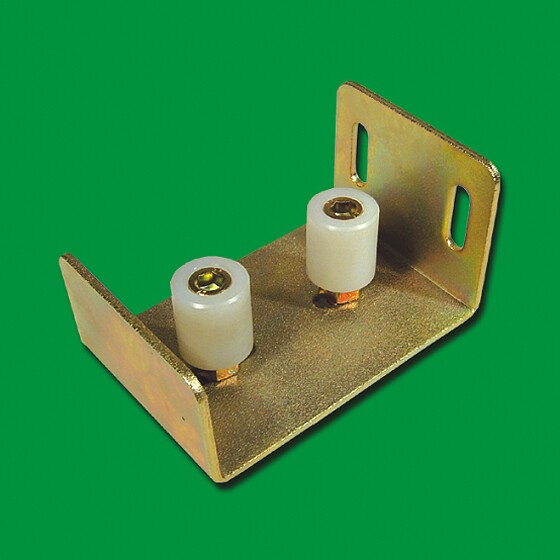

Prowadzenie górne 2-rolkowe stałe R3/S

TYP	L (mm)	A (min/max)	B (mm)	H (mm)
R3/S	154	40/60	100	84

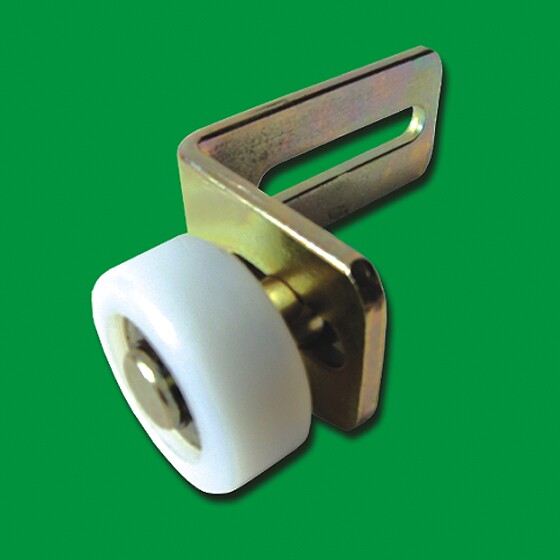

Prowadzenie górne 2-rolkowe regulowane R2/R

TYP	L (mm)	A (min/max)	B (mm)
R2/R	250	40/140	100

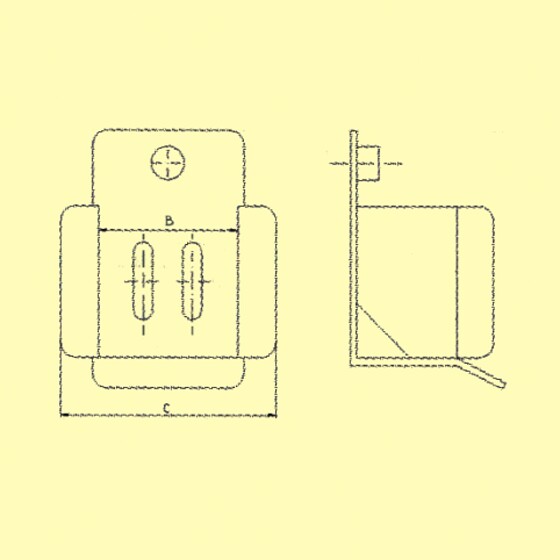

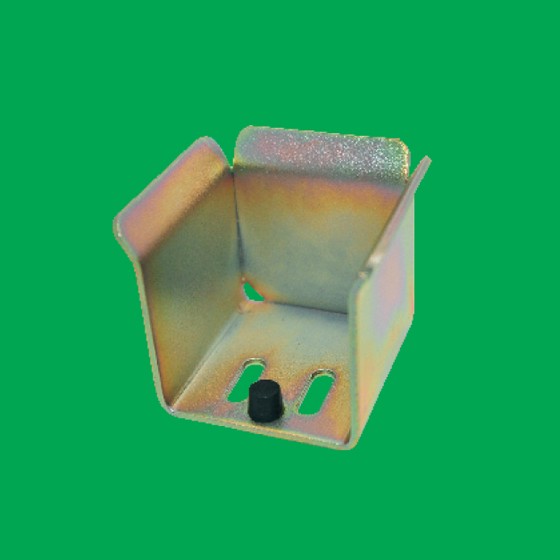

Uchwyt najazdu UN1

TYP	B (mm)	C (mm)
UN1-100	109	160
UN1-90	99	146
UN1-80	92	132
UN1-70	78	115
UN1-60	71	110

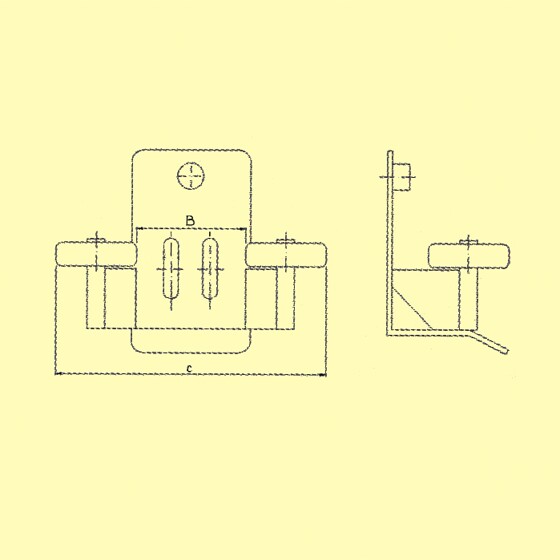

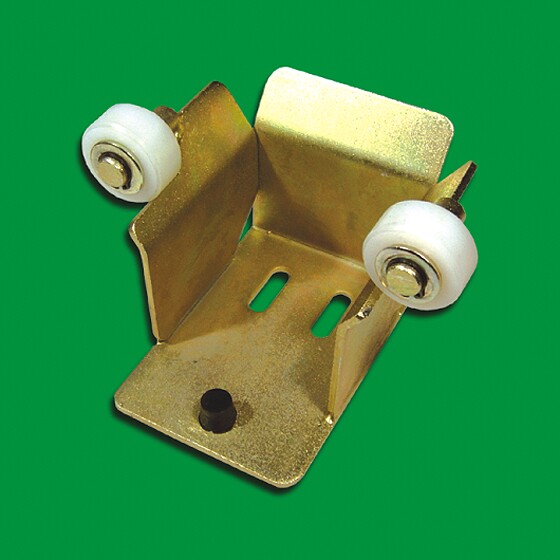

Uchwyt najazdu z rolkami ustalającymi UN-R+

TYP	B (mm)	C (mm)
UN-R+	101	186

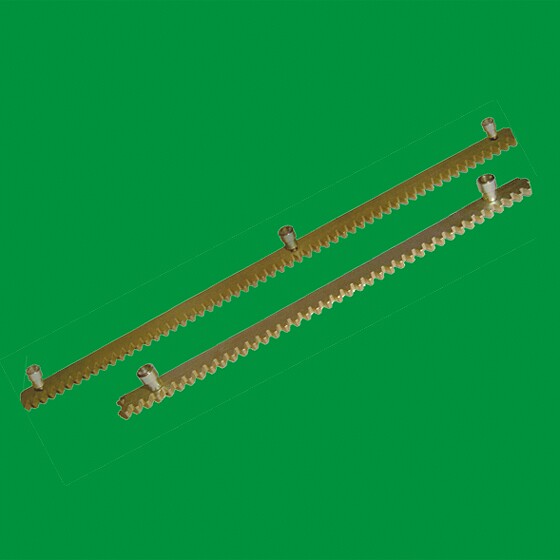

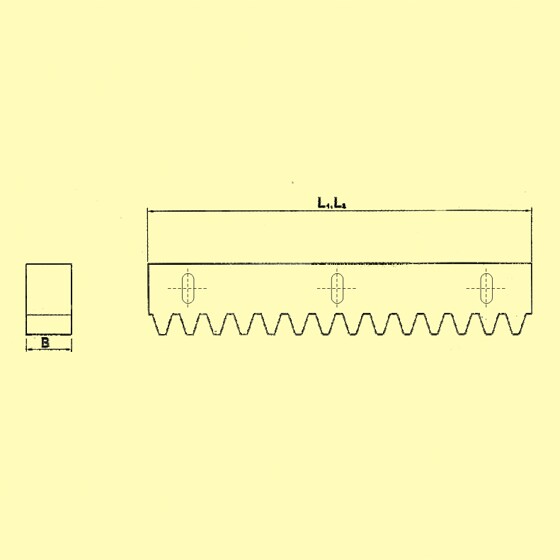

Listwa zębata metalowa

RODZAJ	MODUŁ ZĘBA	l₁ (mm)	l₂ (mm)	l_{B (mm)}
L-8	4	1000	500	8
L-10	4	1000	500	10
L-12	4	1000	500	12
L-20	4	1000	500	20

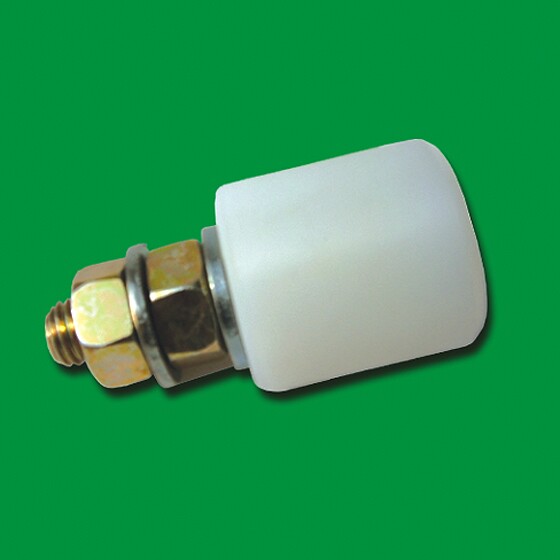

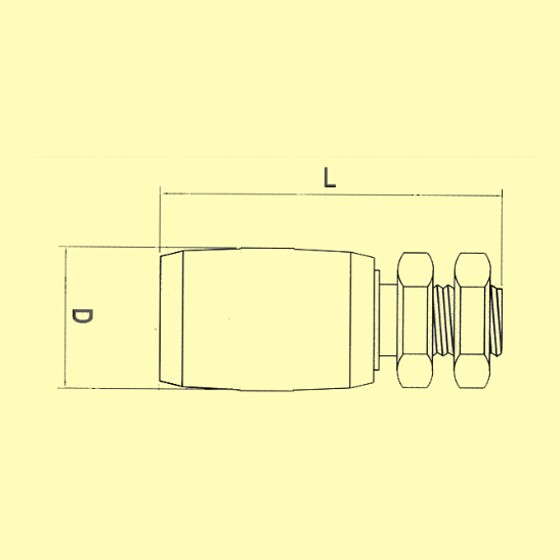

Rolka prowadząca pojedyncza R-5

TYP	D (mm)	L (mm)
R-5 Ø25	25	69
R-5 Ø32	32	69
R-5 Ø35	35	69

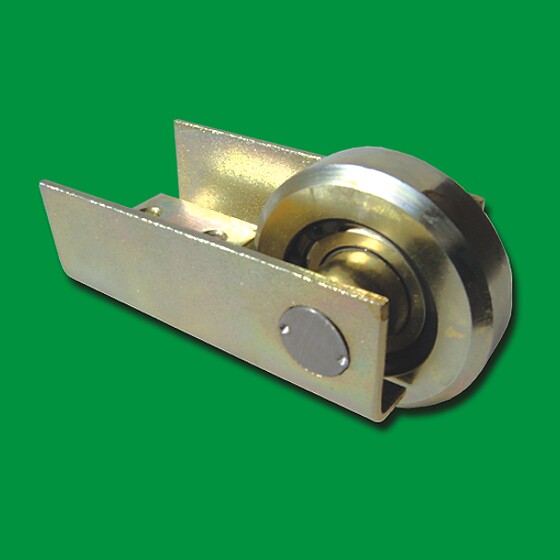

Rolka prowadząca R-3 (łożyskowana)

TYP	D (mm)	A (mm)	B (mm)	C (mm)
R-3 Ø40	35	85	40	68
R-3 Ø50	43	85	40	68

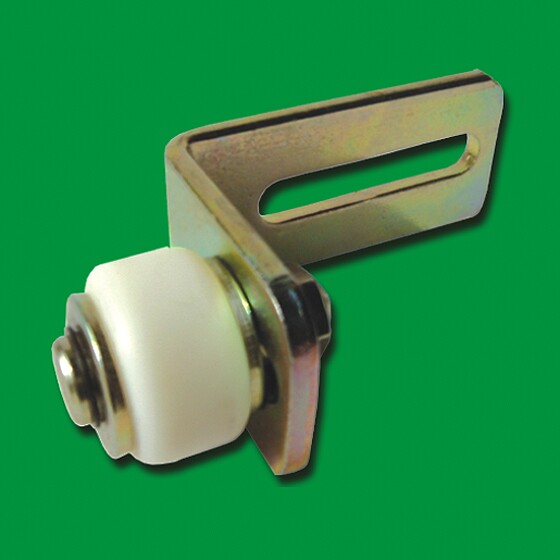

Rolka ustalająca R-6

TYP	D (mm)	A (mm)	B (mm)	C (mm)
R-6 Ø40	35	85	40	68
R-6 Ø50	43	85	40	68

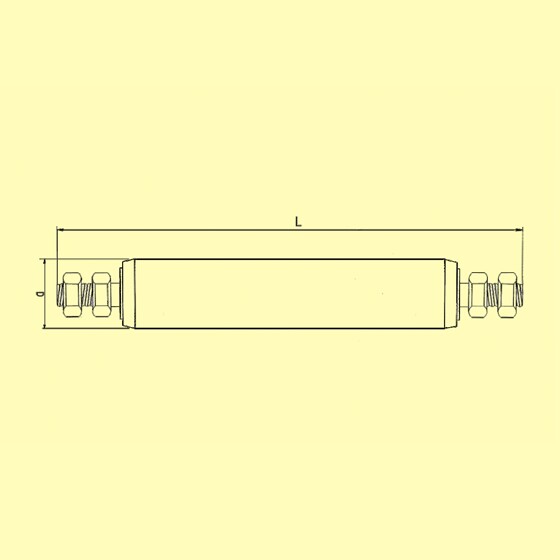

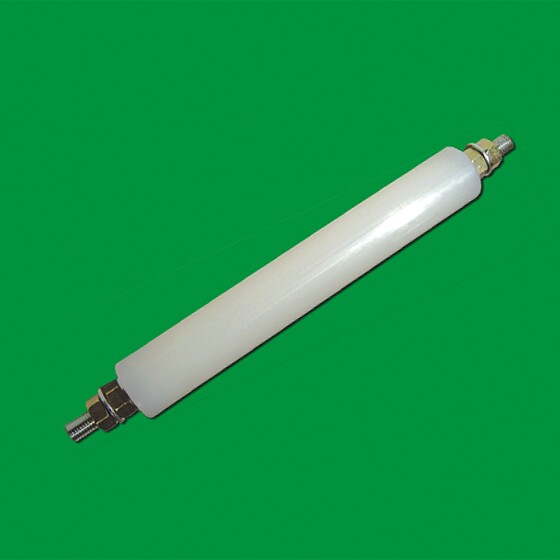

Rolka prowadząca R-5/250mm

TYP	L (mm)	D (mm)
R-5/250mm	250	36,5
R-5/200mm	200	36,5
R-5/160mm	160	36,5

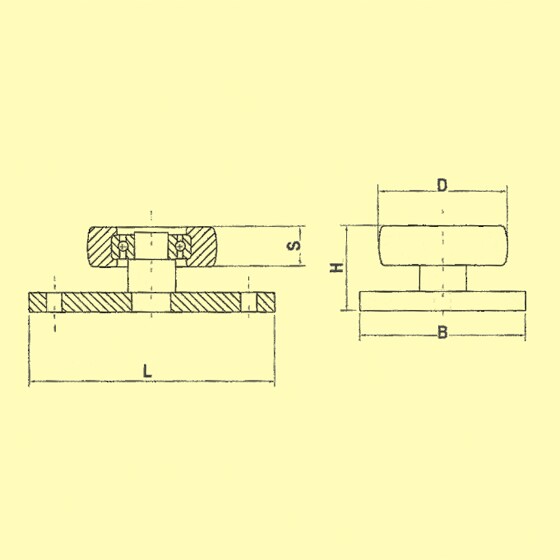

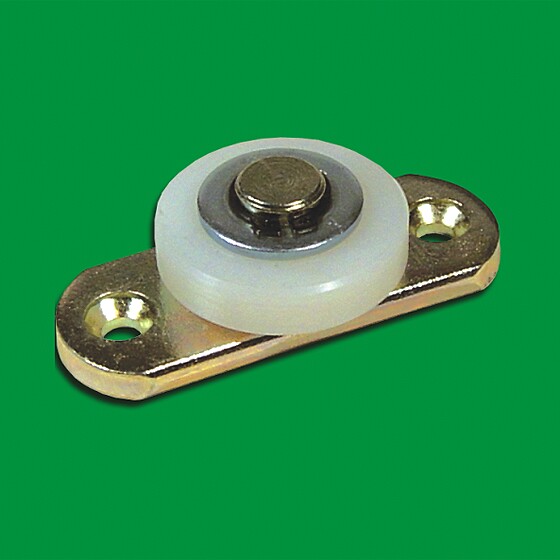

Rolka prowadząca drzwi przesuwnych R-2

TYP	D (mm)	B (mm)	H (mm)	L (mm)	S (mm)
R-2 Ø40	35	30	25,5	80	10
R-2 Ø50	43	30	25,5	80	14

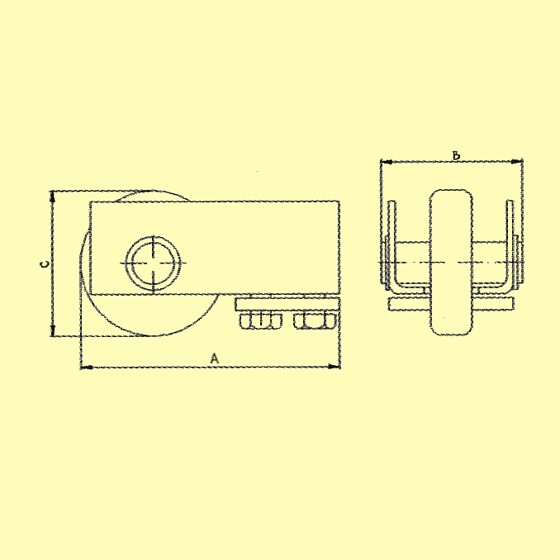

Rolka najazdu RN1

TYP	A (mm)	B (mm)	C (mm)
RN1-80	120	60	75
RN1-50/60	100	40	47

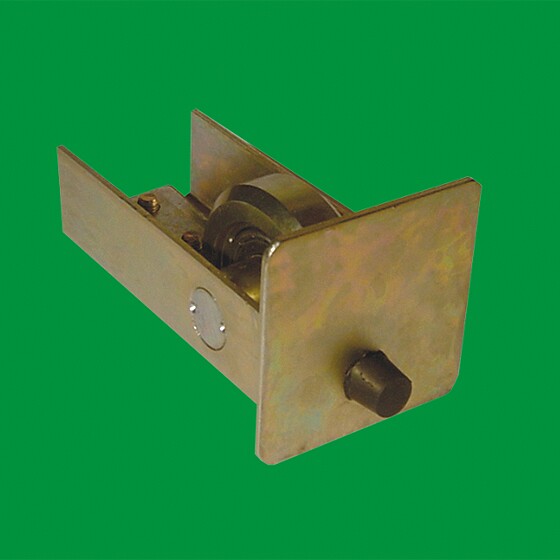

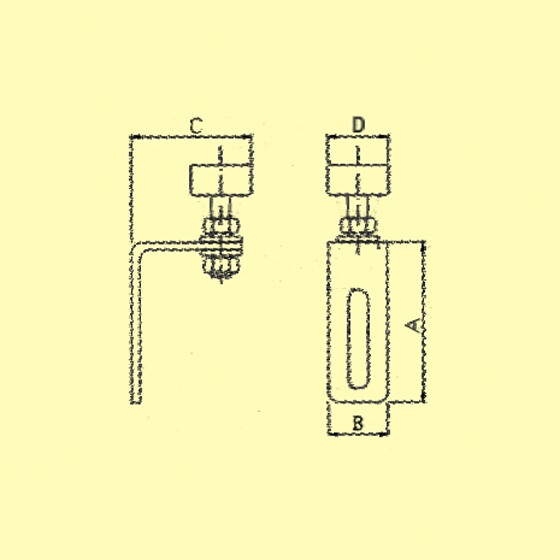

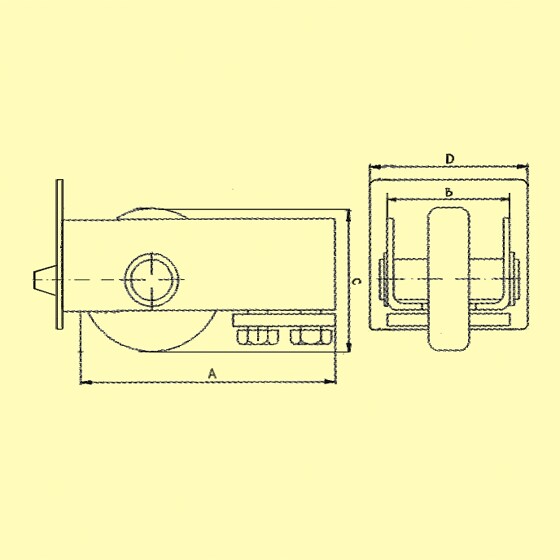

Rolka najazdu z pokrywą RN1/K

TYP	A (mm)	B (mm)	C (mm)	D (mm)
RN1/K/80	140	60	75	80
RN1/K/50/60	114	40	47	50

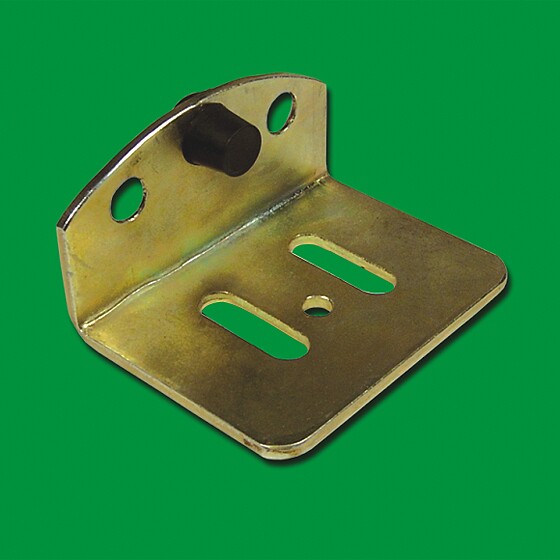

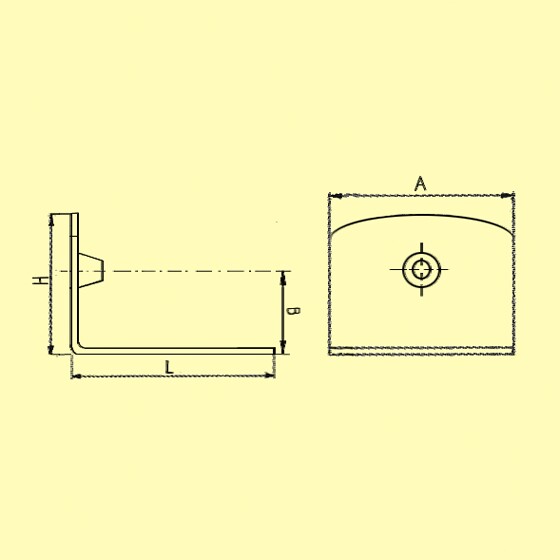

Zderzak bramy uchylnej ZBU-1

TYP	L (mm)	H (mm)	A (mm)	B (mm)
ZBU-1	73	51	100	37

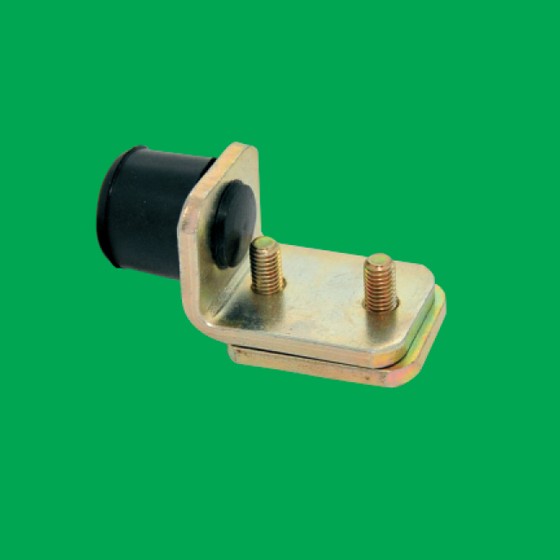

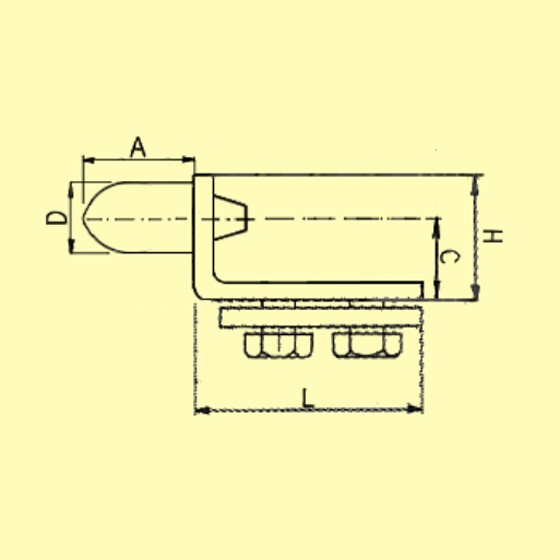

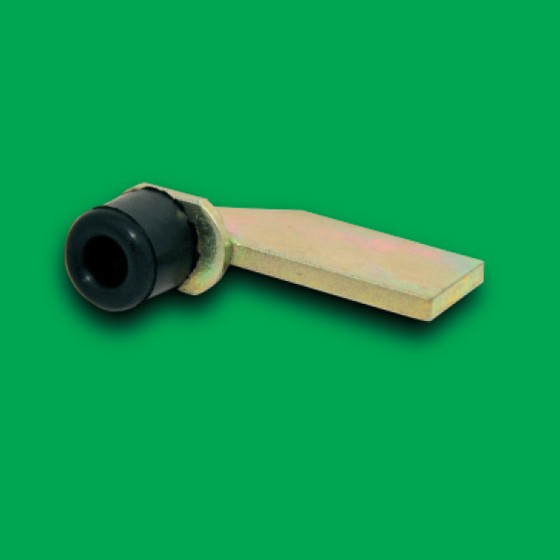

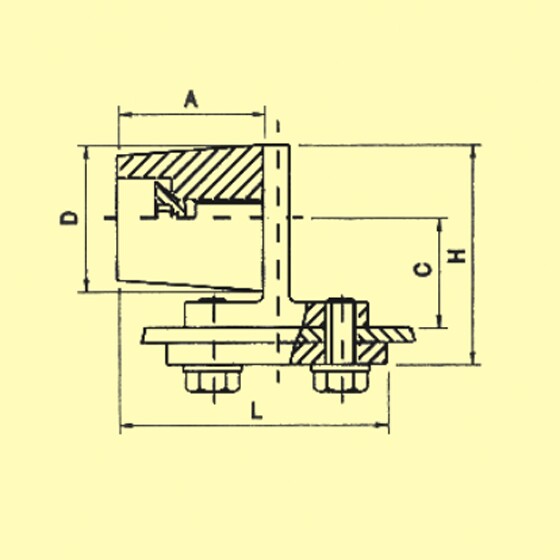

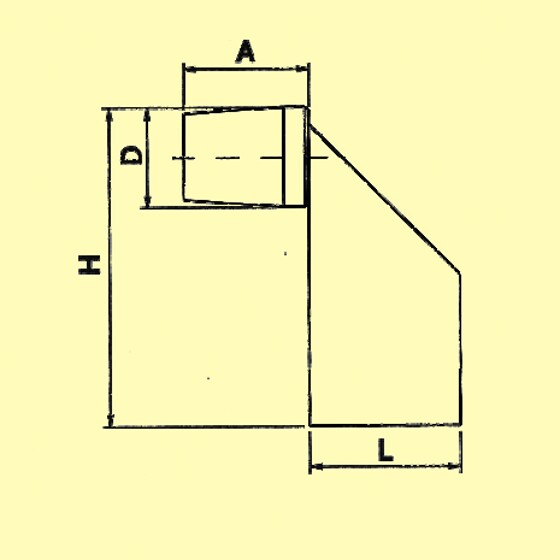

Zderzak wewnętrzny ZW-8

TYP	L (mm)	H (mm)	D (mm)	A (mm)	C (mm)
ZW-8	82	43	35	34	26

Zderzak wewnętrzny ZW-50

TYP	L (mm)	H (mm)	D (mm)	A (mm)	C (mm)
ZW-50	82	43	35	34	26

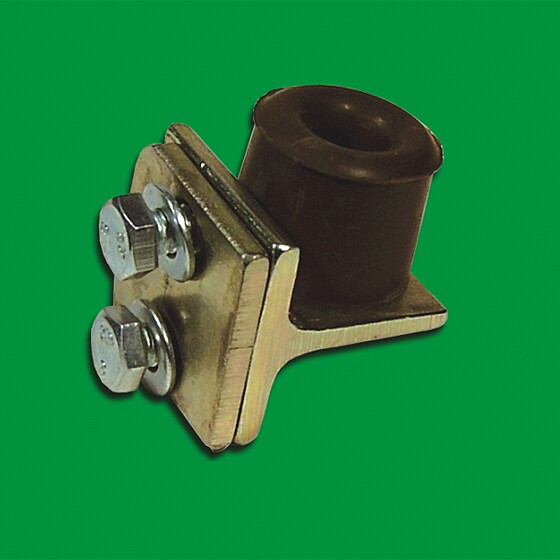

Zderzak zewnętrzny przykręcany Z-8

TYP	H (mm)	L (mm)	A (mm)	B
Z-8	112	100	41	35

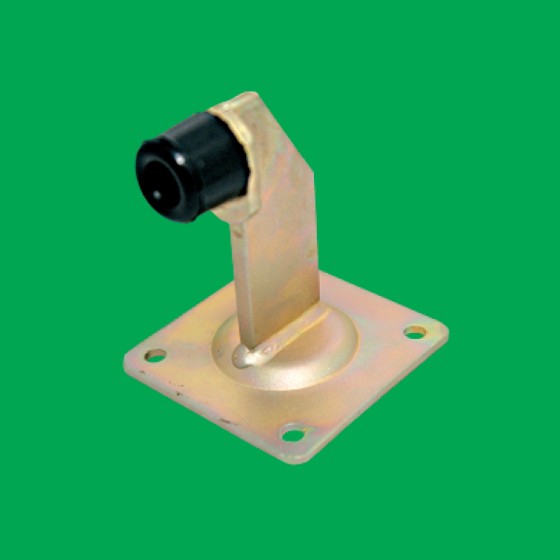

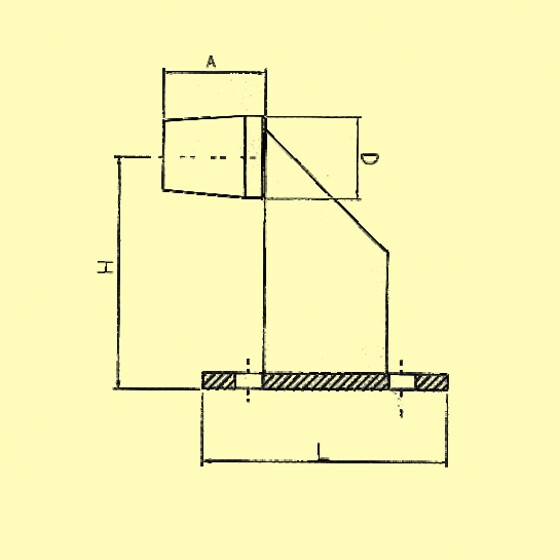

Zderzak zewnętrzny spawany Z-8/S

TYP	H (mm)	L (mm)	A (mm)	B
Z-8/S	108	40	41	35

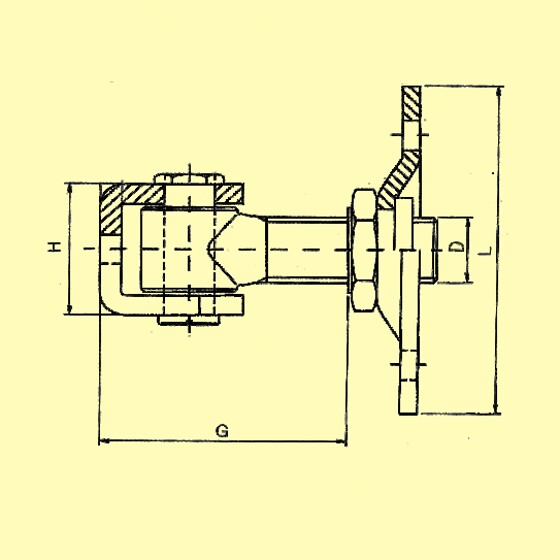

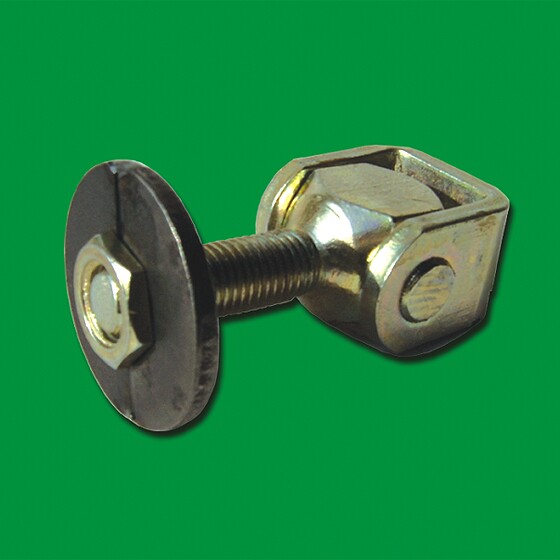

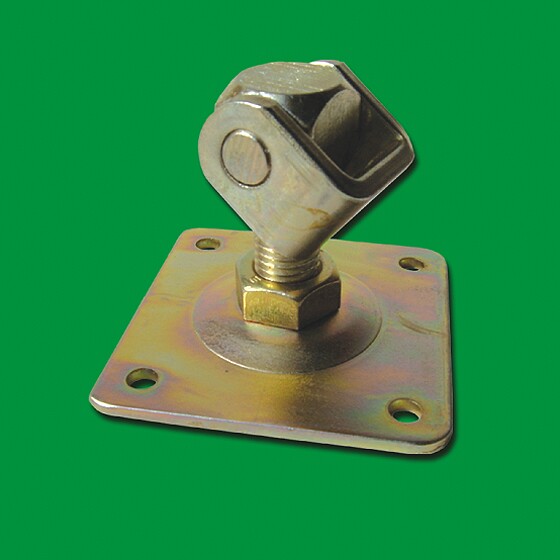

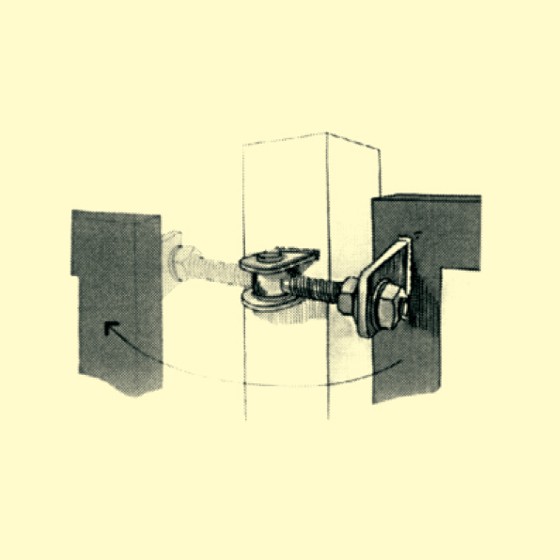

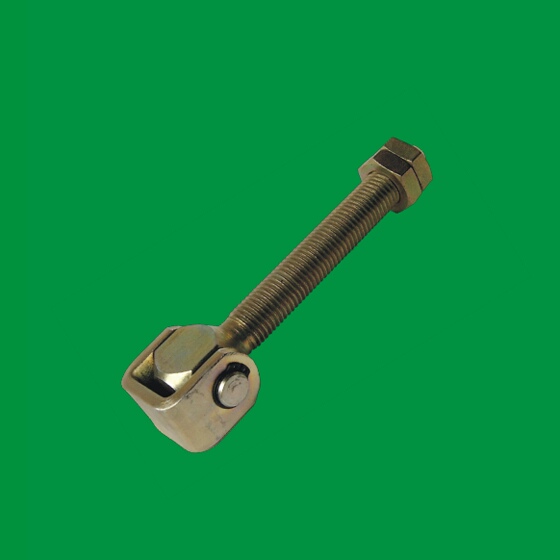

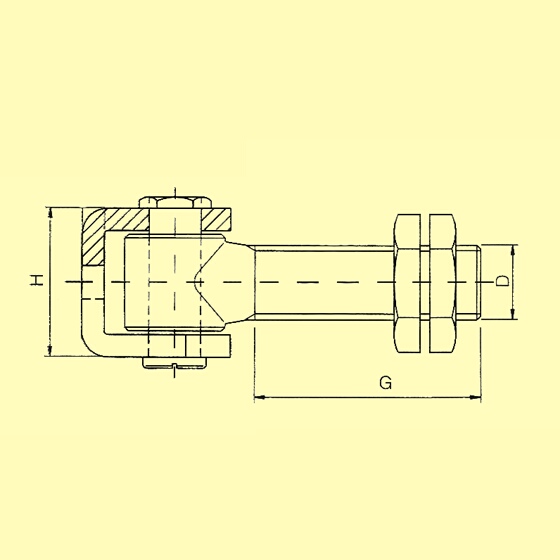

Zawias przykręcany ZBM

TYP	G (min/max)	H	D	L
ZBM M16	56/80	43	16	80
ZBM M20	56/76	43	20	10

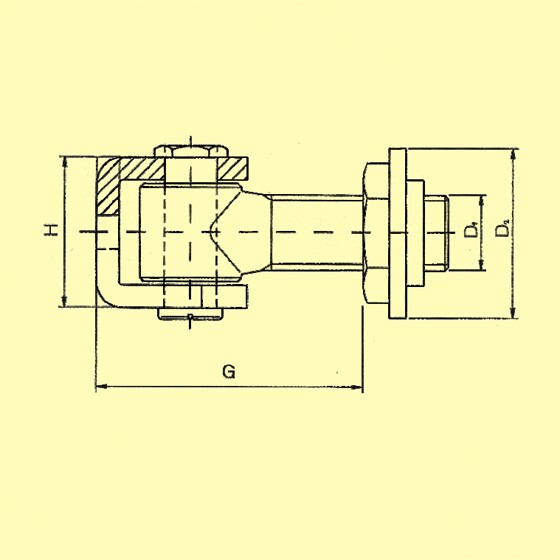

Zawias przykręcany ZBS

TYP	G (min/max)	H	D₁	D₂
ZBS M16	56/80	43	16	57
ZBS M20	56/76	43	20	67

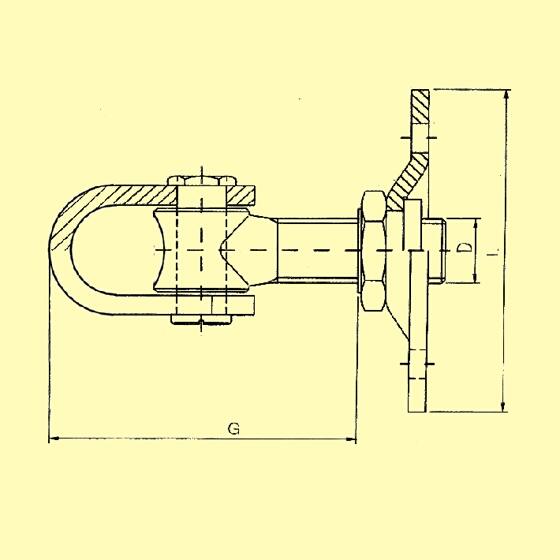

Zawias przykręcany ZBM

TYP	G (min/max)	D	L
ZBM M24	63/82	24	100

Zawias przykręcany ZBM - 135mm

TYP	G	H	D
ZBM M16	135	43	16
ZBM M18	135	43	18
ZBM M20	135	43	20

Zawias przykręcany ZBM - 135mm - 180°

TYP	G	H	D
ZBM M16	135	43	16
ZBM M18	135	43	18
ZBM M20	135	43	20

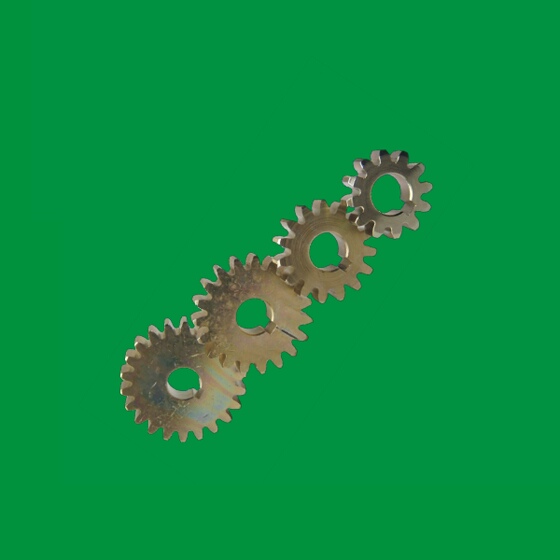

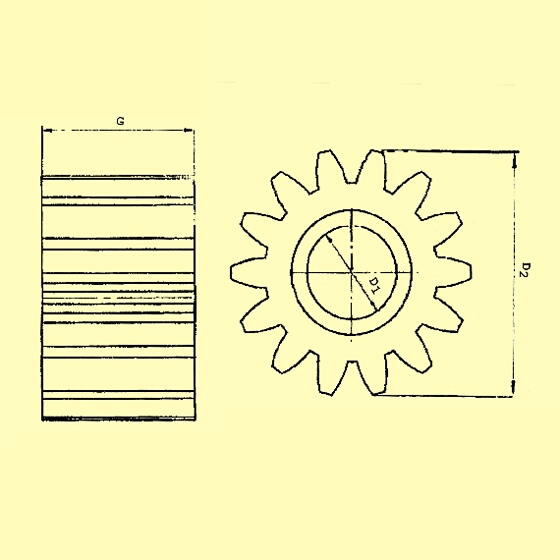

Koła zębate

TYP	MODUŁ	ILOŚĆ ZĘBÓW	D₁	D₂	G
Z 12	4	12	25	56	20
Z 15	4	15	25	68	20
Z 19	4	19	25	84	20
Z 22	4	22	25	95	20
